子供用すべり台

ご無沙汰しております・・・
段Boysです・・・

久しぶりに新企画を発表したいと思います!
その新企画とは・・・第69弾「子供用すべり台」!

対象年齢は小学年低学年くらいです。
すべり台自体の高さは715mm、すべる所の高さは550mm
長さは1350mm、巾500mmと小さいすべり台です。
材質はしっかりとしたものが作りたいので2層の強化段ボールを使用。
また、ただのすべり台を作っても面白くないので
すべり台の内部に踏み台が収納できるように考えてみました。

早速図面を作り始めできたところでいつものようにミニチュア作成

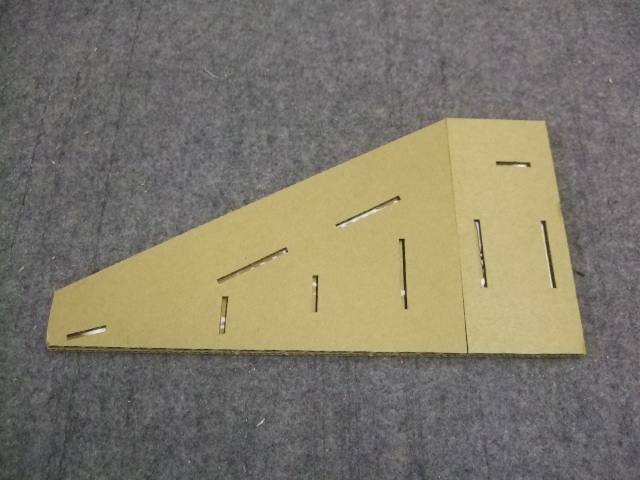

すべり台の側面部分は段目の出ない2枚構造に

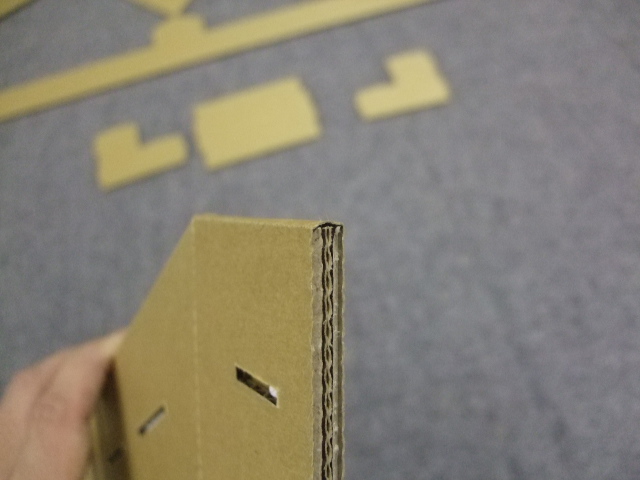

やり方は半切れカットを2本入れ

中心の部分を波なみを紙一枚残して取り除きます


そして、90度に折っていくとこうなります。


すべり台と踏み台を組み立てて

踏み台を収納すると

ここでわかったことですべり台の踏み台を収納する穴があいているので
遊んでいる時に踏み台がそのまますべり台の中に入ってしまう可能性があること
なので、本番はフタをすることにしました。

そして、本番作成
すべり台をカットし組み立てます。



踏み台もカットし組み立てます。
ミニチュア作成時あいていた穴を貫通させるのをやめ、
収納スペースから引き出すための穴をあけました。




完成!


踏み台がすべり台内部に入らない構造は



子供も喜んでいます^^ わ~~~~い
