Paper Guitar finish

Paper Guitarの続編をお知らせします。
なお、ギターの各部名称について詳しくないため
曖昧な表現になることをご了承ください。

先日作った本体にギターの黒い部分を作ろうと考え
やはり黒い部分はつやつやがいいよね~ということで
艶のある黒い紙を使用しました。
Paper Guitar finish_e0189870_15404559.jpg

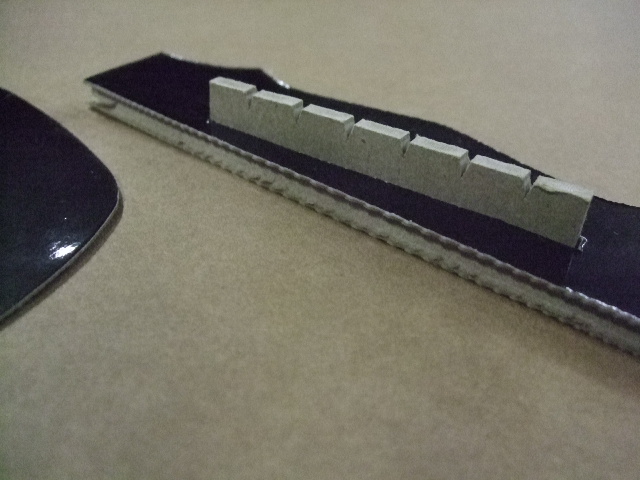

また、弦を乗せる部分には3㎜の板紙を使用し6か所切り込みを入れて固定しました。
Paper Guitar finish_e0189870_15432397.jpg

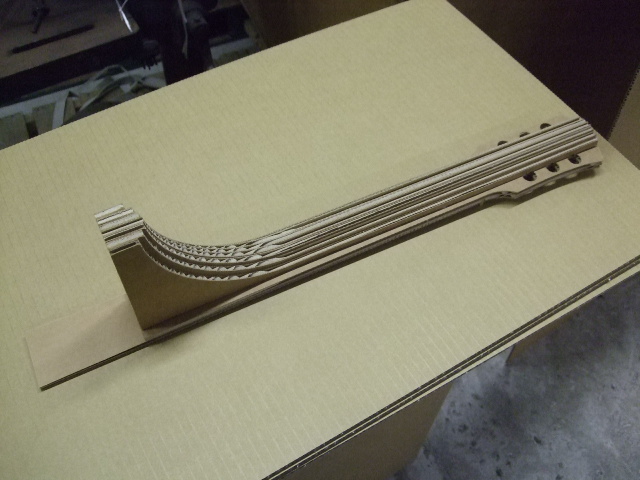

次にネック部分の作成です。
この部分は強化ダンボール5mm厚のAFを使用。
前回の原画をもとにネックの形状をトレースしカットして貼り合わせました。

Paper Guitar finish_e0189870_154727.jpg
Paper Guitar finish_e0189870_1547177.jpg


ここでネックにある仕切線を表現しようと黒く塗った紙紐を貼ってみました。
が・・・、他の段Boysからクレームが!
なんか曲がってるよ・・・
てことで急遽、糸ピーン作戦を決行!
紙紐を上から垂らし下のオモリに固定しピーンとはり
水で薄めた糊を染み込ませ、乾燥
染み込ませ、乾燥を数回繰り返し、固くなったところでスプレーで黒く塗装しました。
Paper Guitar finish_e0189870_1559556.jpg

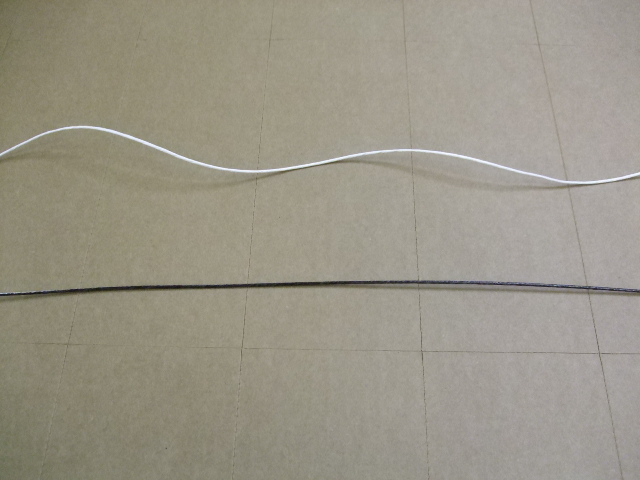

施工前(上)施工後(下)がこれです。
Paper Guitar finish_e0189870_16265654.jpg

そして、作戦前(左)から作戦後(右)と驚くほど真っ直ぐになりました。
Paper Guitar finish_e0189870_16325476.jpg
Paper Guitar finish_e0189870_16332160.jpg

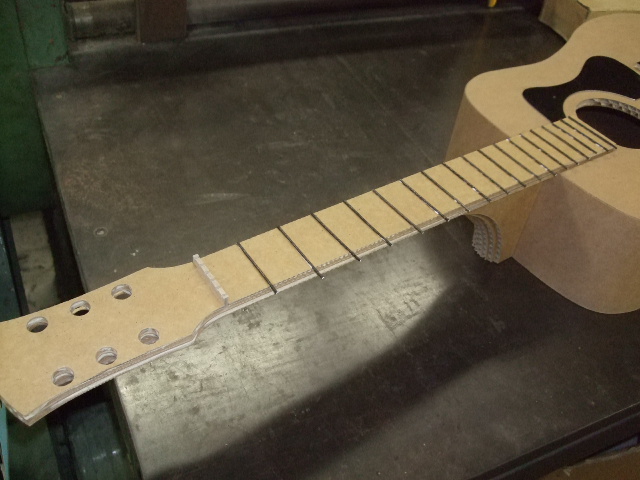

そしていよいよ本体とネックをドッキング!
Paper Guitar finish_e0189870_1552985.jpg

最後の作業は弦の取り付けです。

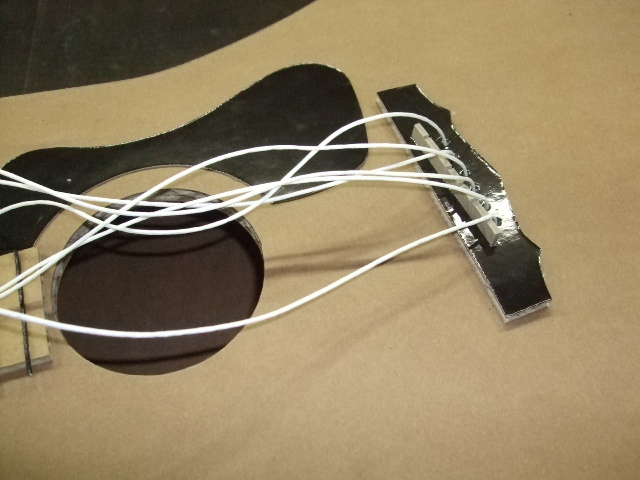

本体の黒い部分に穴を開け紙紐を通し
Paper Guitar finish_e0189870_16444166.jpgネック上部の穴を開けた細い紙管に巻きつけて
紙紐をギュ~っと張ると・・・
Paper Guitar finish_e0189870_16471741.jpg

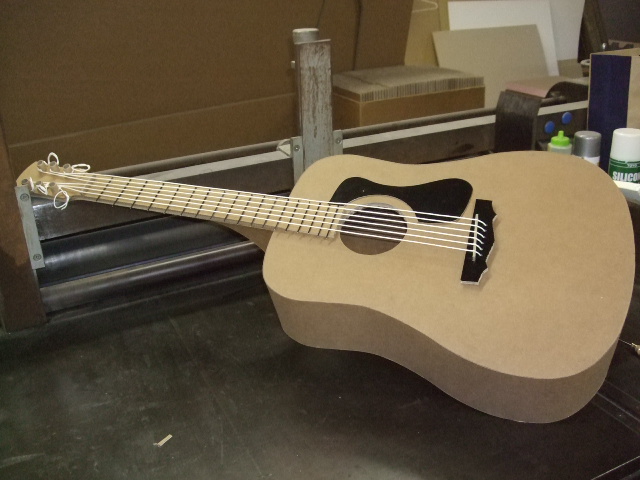

完成!
Paper Guitar finish_e0189870_16475624.jpg
どう?  どう? 良くなくない? (って急にタメ口)
想像していた以上に良く出来たので作った本人がビックリしています。

ご覧頂いている皆様から
どんな音色?
チューニングできるの?
という質問が聞こえてきそうですね。
お聴かせできないのが非常に残念ですが、




鳴りますよ・・・ ボヨヨ~~~ンって。


最後に完成したオール紙製ギターで陶酔する段Boy2号をご紹介してオチとさせて頂きます。
Paper Guitar finish_e0189870_16515925.jpg


「お父さん会社で何やってるの?」     by はな
