コーナーパットW作成治具

弊社の製品で「コーナーパットW」というものがございます。
平らな状態で保管し、組み立てて角当てにする製品です。

抜いた状態(下)を左右からパタパタを折り返し糊貼りし平らな状態(上)を作成します。

現状このような治具を使用しています。

老朽化が激しくなってきたので、これを貼るための治具をダンボールで作成してみました。
材料は長持ちさせたり形状変更しにくくするため硬いダンボールを使用し、
仕切状で作成、その間に折った製品を挟み糊付けするようにしてみました。

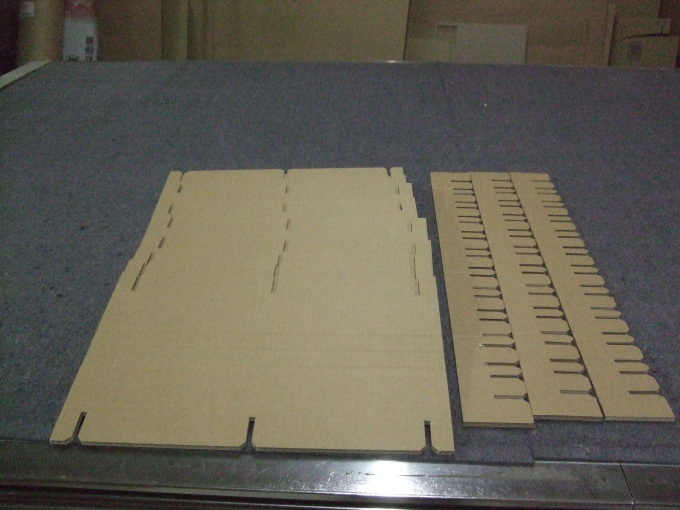

カットした状態です。

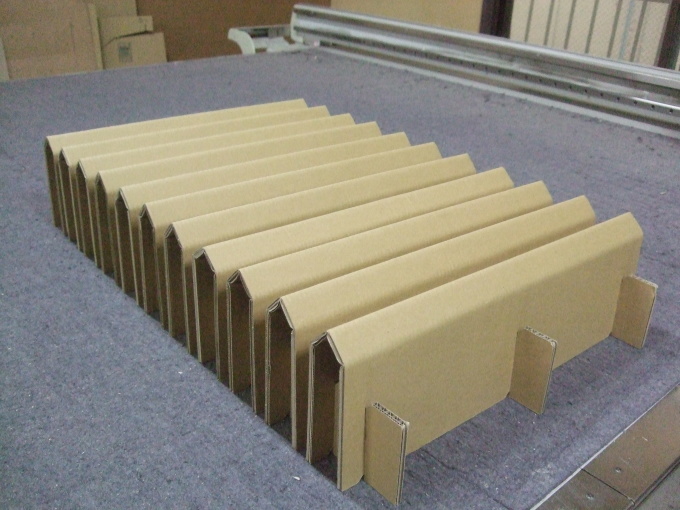

組んだ状態です。

製品を挟んでみました。

さぁ、効率上昇! いっぱい作ってくれぃ!


by taiko-shiko | 2021-11-11 15:51 | 仕事
