ポリタンク輸送箱


ポリタンク輸送箱
by 段boys3号



10ℓのポリタンクを輸送する際に、蓋が緩んで中の液体が漏れてしまうことがある。
と大田区の株式会社プライオリティさまからご相談を受けました。
ポリタンクの

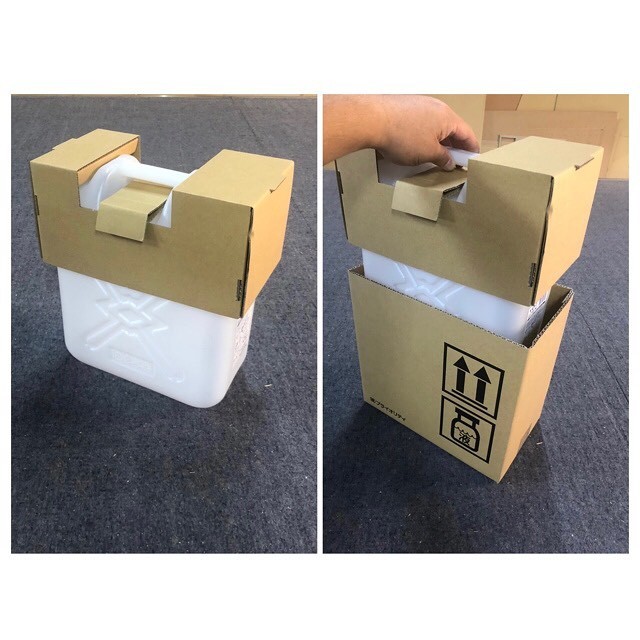

「上押さえ(緩衝材)+半A式(上側が無いみかん箱形状)」を作成いたしました。


[写真1]
この形状のポリタンクの蓋を抑えつつ、梱包します。

[写真2・3]

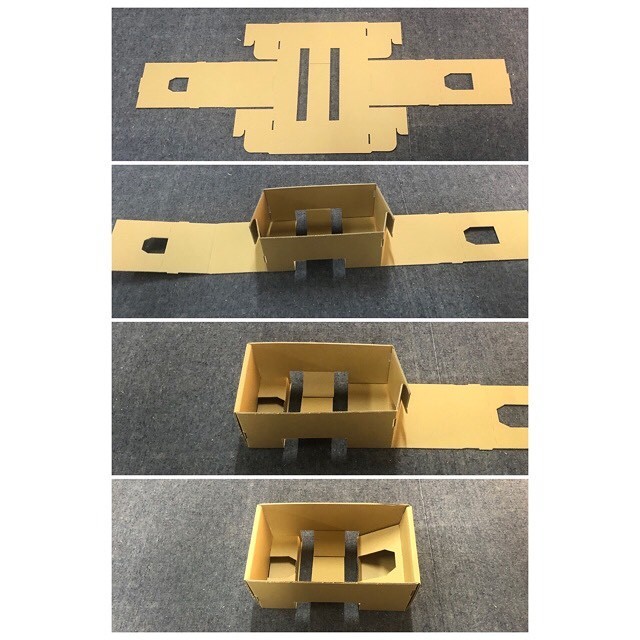

打ち抜き加工で製造した「上押さえ」です。
これを折り込んで形にしていきます。山折り・谷折りと色々折って一見複雑ですが、慣れてしまえば簡単に形にできます。


[写真4]
折り込んで完成した「上押さえ」。


[写真5]

「上押さえ」をポリタンクにかぶせ、それを「半A式」に入れます。


[写真6]
「上押さえ」の真ん中、ポリタンクの持ち手部分を通るようにダンボールが伸びています。
「半A式」との隙間に入れ込み、それごとPPバンドで結束します。

[写真7]
梱包の完成です。
この状態のまま、伝票を貼って出荷されます。
