ワイン2本入れ

ワイン2本入れ
by 段boys3号

自宅にあった2本のワインを知人に渡すことになったのですが、せっかくなので化粧箱に入れて渡すことにしました。


[写真2]
弊社にある「秘伝の本」から元になる図面を選びました📙
(この本には自由に使用することができる様々な梱包形態が掲載されていて、普段は設計で悩んだときなどにヒントを得るために読んだりします。弊社では秘伝の本とされていますが、普通に売っているものです😅)



[写真3]

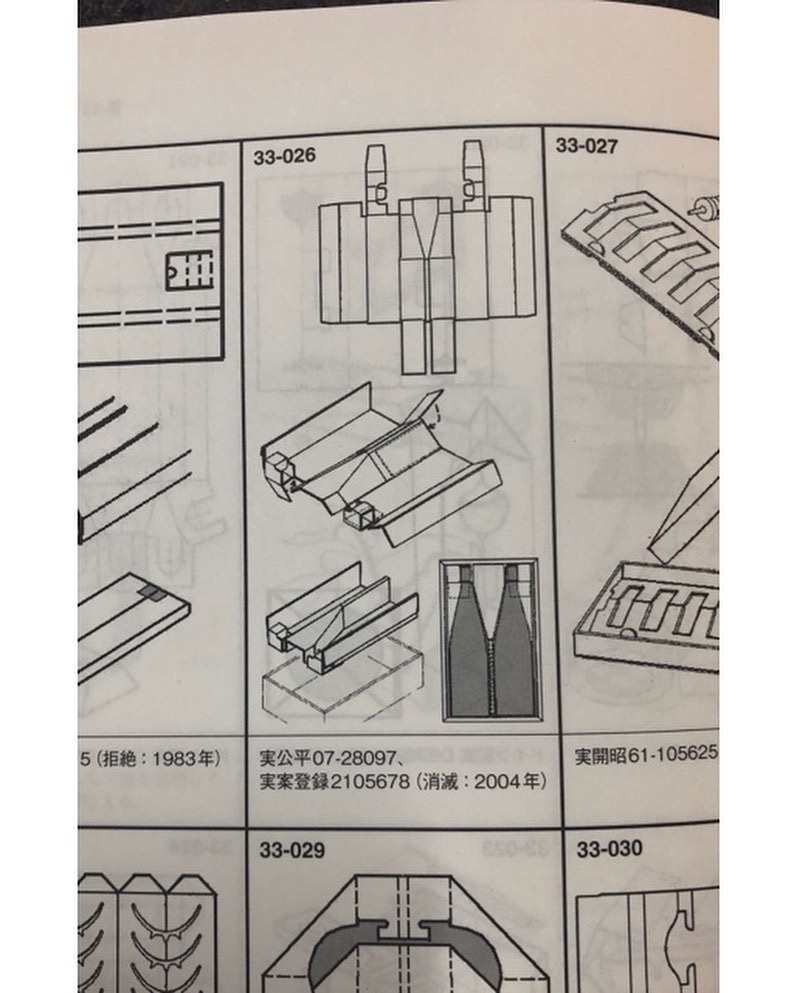

ワイン2本入れ 用の図面を発見したので、これをCAD図面化してみます。



[写真4]

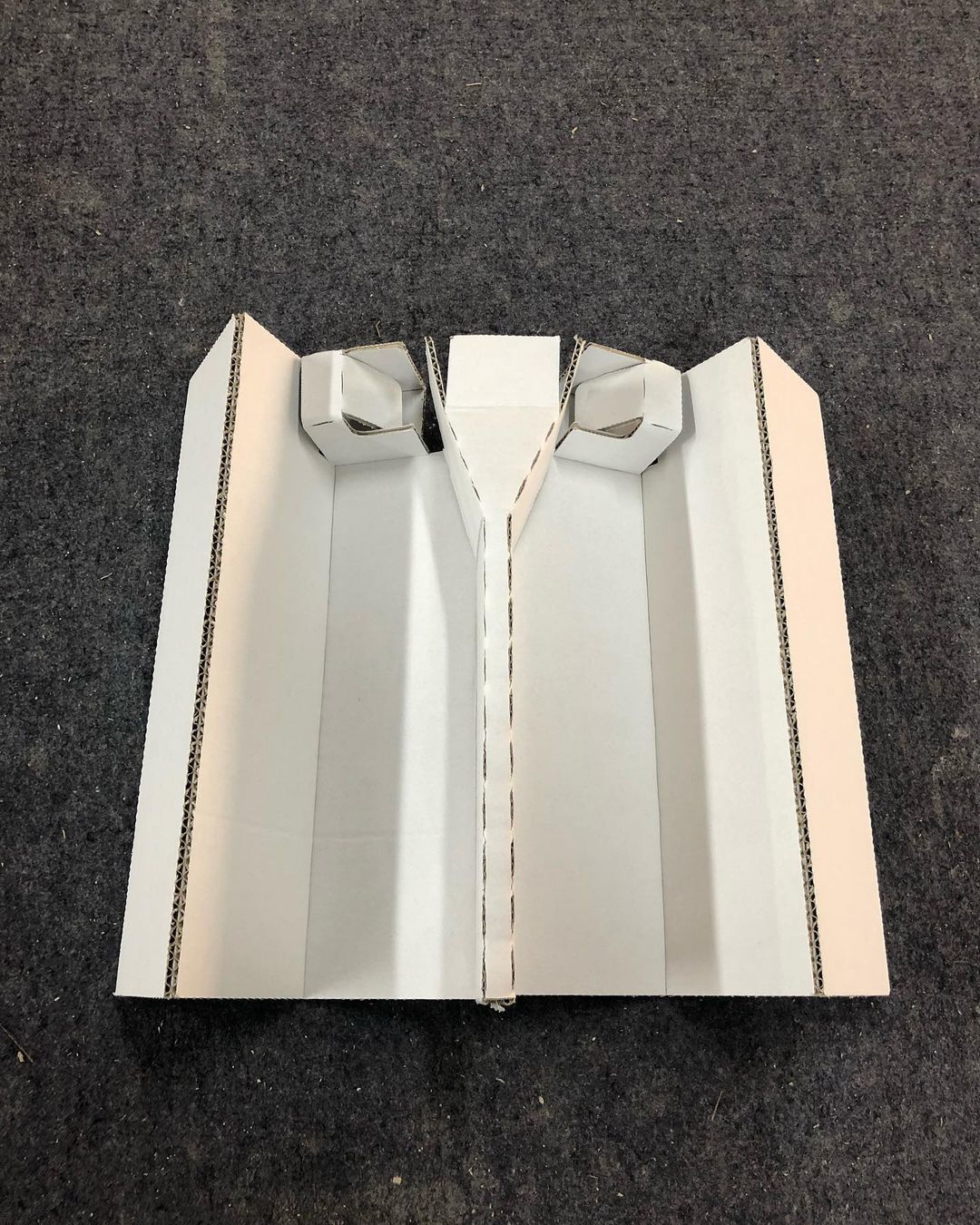

手描き図面からでは寸法はわかりませんが、中仕切りの図面はこんな感じになりました。



[写真5〜9]
図面をカットしてみました。
山折りや谷折りがたくさんあって複雑な図面です。折ってみたところ2本のワインの間の三角の部分の折れ方がとても独創的で感心しました。

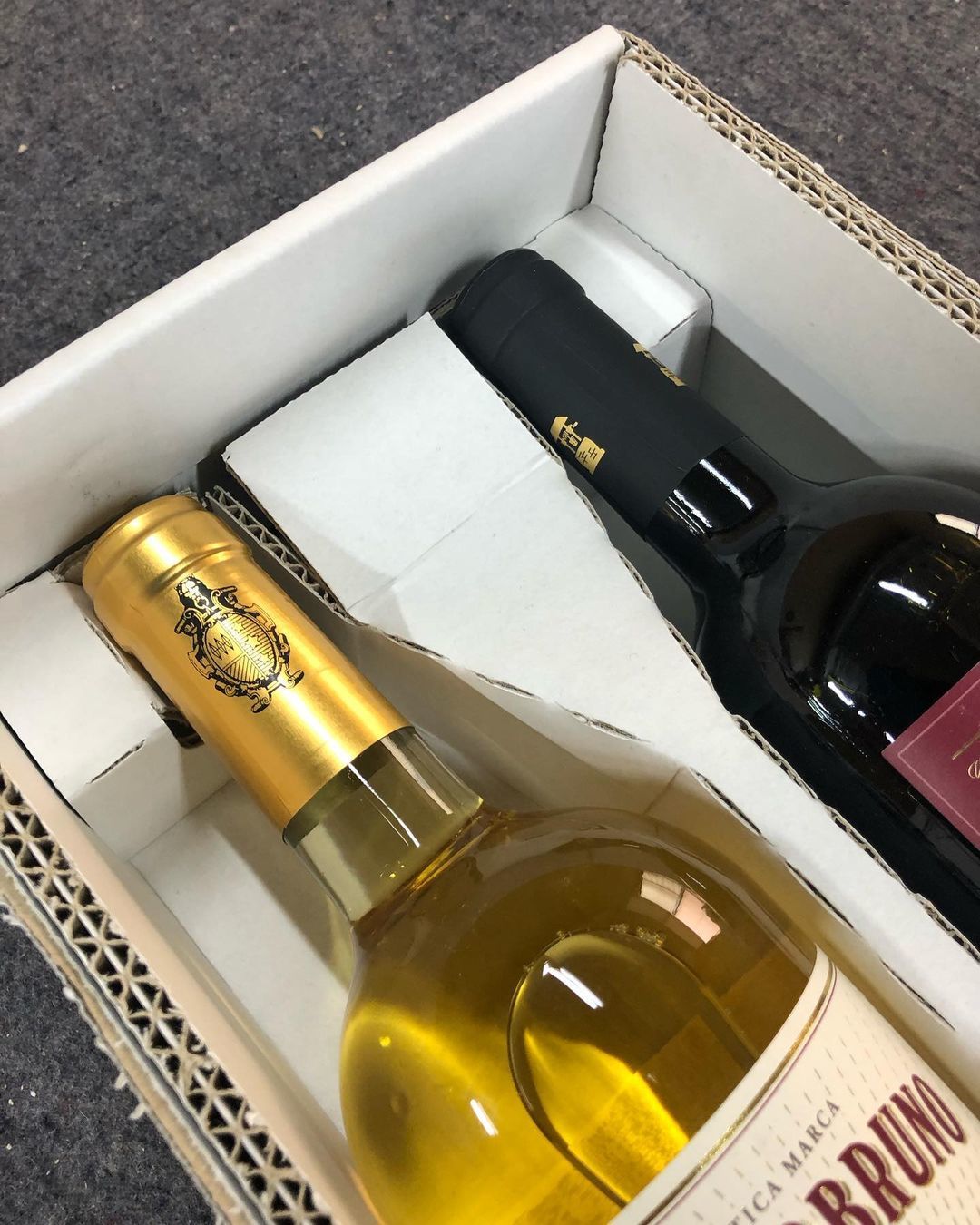

そして中仕切りとワイン2本を外箱に入れます。

[写真10]

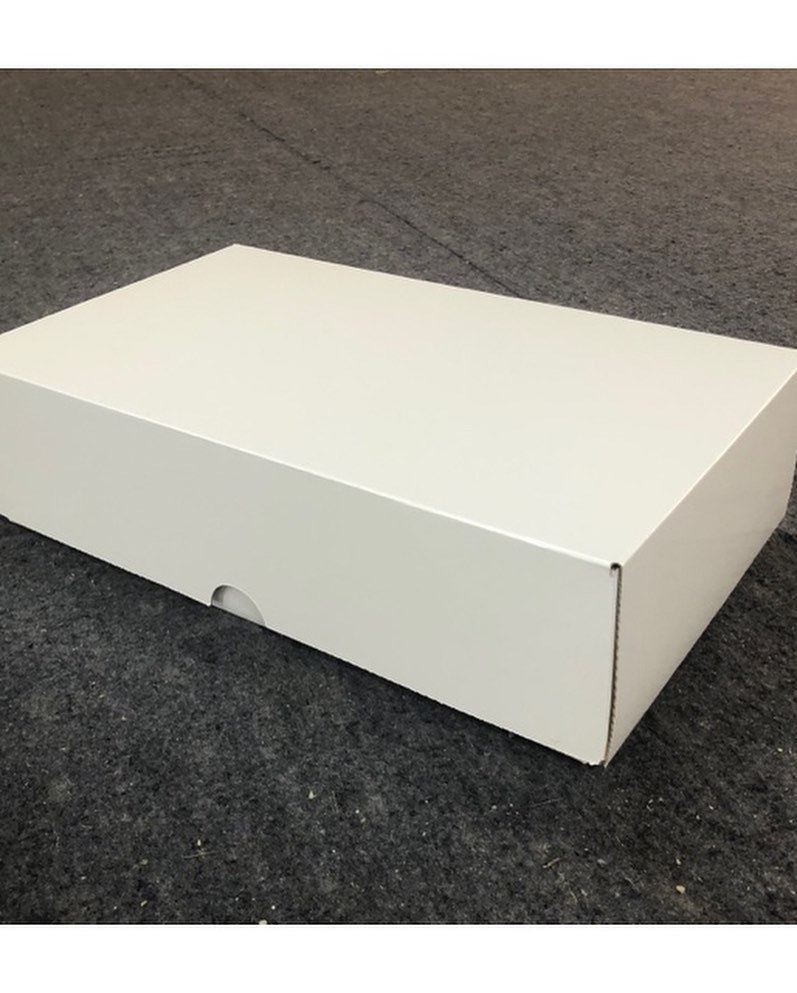

表面がコートされたダンボールで蓋を作って、完成です。


このように大幸紙工では手描の図面からでもCAD図面化してサンプルを作成することが可能です。

#試し隊作り隊
#ダンボール
#ワイン箱
#ワイン梱包
#大幸紙工
