試し隊 作り隊

携帯型電源装置の梱包材設計依頼

今回はいつもの自社企画品ではなく
仕事としてご依頼いただいた携帯型電源装置の梱包について紹介したいと思います。

まず、お持ちいただいた製品がこちら

一番右が電源装置本体、他付属品が3点

お客様のご要望は本体と付属品を一梱包にして欲しいということ。

早速、緩衝材の設計に取り掛かかり
本体と付属品の寸法により付属品を本体の上に置くことにしました。
本体は立方体なので大幸紙工お得意のタックインパットで行こうということに
タックインパットというのは段ボールを折りたたむことにより階層構造を作ることができ
製品の形状に合わせいろいろな構造が作れます。
今回はほぼ立方体なので角が収まるように空間を作り、
また、底部分に小さな足があるので足がよけれる空間も作りました。


実際に製品を乗せてみるとこんな感じに


上も同じようにタックインパットで作成
フタにさげ手やコネクタやスイッチがありますので
さげ手は跳ね上がって暴れないように押え
コネクタやスイッチはぶつからない様に空間を作りました。
また、左右同じ緩衝材が使えるように左右対称にしてみました。




上下4か所の緩衝材を当ててみるとこんな感じです。

箱に入れてみると


この上に付属品3点を収納するわけですが
段ボールに罫線を入れ間仕切りを作ってみました。


3分割されましたが端のベルトはこれでいいと思いますが
真ん中の白い箱と反対側の部品が横巾より小さいため中で暴れる恐れがあります。
さて、ここからどうするか考えましたが
両端に斜めの罫線を入れ内側に折り込み壁を作ってみました。


これによりそれぞれちょうどいい空間を作ることができ、付属品の暴れを抑えました。
箱に入れると

付属品を入れて完成！


大幸紙工ではこのように製品に合わせた設計を行っています。

子供用テント

今回も子供用の遊具を作ってみました。
段ボールの骨組みに布を張った・・・第70弾「子供用テント」！
コンセプトは畳んでコンパクトに収納
組み立てて子供たちの秘密の空間！
デザインはインディアンぽい三角のイメージで
大きさは970㎜×910㎜×1670㎜でゆったりと子供が遊べる大きさで作ってみました。

部品としてはこんな感じ


収納時は布を巻きつけてコンパクトに


これを組み立ててみたいと思います。
まず、巻かれている布を外し
三角の枠の3点に長い板を差し込みます。
上の頂点部は板を2枚、下の2か所は1枚ずつ差し込みます。


布の半分の位置を上の板にかぶせます。

この後、テントを寝かして片側の布の端を挟むように板を差し込みます。




反対側も布を挟んで板を差し込みます。

内側から布の端を引っ張り布の貼り具合を調整します。


テントを起こして・・・
完成！


中の大きさは巾：835㎜、奥行：1400㎜、高さ：830㎜の三角の空間です
基本的に家の中用ですかねぇ
風とか怖いし・・・ 雨怖いし・・・

子供用すべり台

ご無沙汰しております・・・
段Boysです・・・

久しぶりに新企画を発表したいと思います！
その新企画とは・・・第69弾「子供用すべり台」！

対象年齢は小学年低学年くらいです。
すべり台自体の高さは715mm、すべる所の高さは550mm
長さは1350ｍｍ、巾500ｍｍと小さいすべり台です。
材質はしっかりとしたものが作りたいので2層の強化段ボールを使用。
また、ただのすべり台を作っても面白くないので
すべり台の内部に踏み台が収納できるように考えてみました。

早速図面を作り始めできたところでいつものようにミニチュア作成
すべり台の側面部分は段目の出ない2枚構造に
やり方は半切れカットを2本入れ

中心の部分を波なみを紙一枚残して取り除きます


そして、90度に折っていくとこうなります。


すべり台と踏み台を組み立てて

踏み台を収納すると

ここでわかったことですべり台の踏み台を収納する穴があいているので
遊んでいる時に踏み台がそのまますべり台の中に入ってしまう可能性があること
なので、本番はフタをすることにしました。

そして、本番作成
すべり台をカットし組み立てます。



踏み台もカットし組み立てます。
ミニチュア作成時あいていた穴を貫通させるのをやめ、
収納スペースから引き出すための穴をあけました。




完成！


踏み台がすべり台内部に入らない構造は



子供も喜んでいます＾＾　わ～～～～い

ダンボール迷路 in キッズフェスタ

第68弾

先週の土曜日に昭和記念公園でJTB様主催の「キッズフェスタ」が開催されました。

大幸紙工はそのイベントに参加することが決まり
出し物を決定する事になりました。

大幸紙工では毎年夏のバーベキューで毎年いろいろな遊具を作って遊んでいます。
射的、ボールの迷路、パズル、フリスビー、ビンゴなど・・・
またお客様のご依頼により迷路なども作った経験が・・・

その中でいろいろ検討した結果、迷路に決定！

スペースは3600mm×5400mm
その中で迷路を作ることに
また、そのパーツは弊社のサンプルカッターでカットできる寸法
（2200mm×3050mm）におさめる必要がある。
一部屋の大きさはいくつ？部屋の数は？1階だけ？2階建てがいい？
・・・などの話し合いが続き
700mm×950mmの部屋で4×5部屋の２階建てに決定！
その大きさなんと5050mm×3050ｍｍ×1732mm！
5050mmの方向はさすがにそんな大きさ切れないので2525ｍｍをつないでつなげました。
材質はオール強化段ボールの3層ダンボールを使い
2階の床部分にはダンボールの目方向（なみなみの方向)を変え2枚構造にしました。

早速、迷路のルートを考え始めたがいろいろ制約が多いこと・・・
5050mmの方向のつなげた部分にはくぐる穴は作れない・・・
2階の床は大きいのでいろいろつなぎ合わせているのですが、
そこにつなぎ目に1階と2階を行き来する穴は作らない・・・
1階だけで行けるゴールと2階を利用するゴールの2つを作ろう・・・
何パターンも考えた結果ようやくルートが決定いたしました。

そしていつものようにミニチュアを作り・・・

































問題点を訂正し原寸大を作り社内で仮組し












会場で搬入

組み立て

完成！


大変好評でほぼ列は途切れませんでした！

新春挨拶回りのグッズ 2015

大幸紙工では毎年新年の挨拶周りの時にお客様にグッズをお配りしています。
子年から始まり今年で8年目になります。

未年ということで羊(未）にちなんだものを考えた。

まぁ、例年のごとく9月ごろから考え始めるわけですが
今回はあっさりと決まりました。
ダンボール積層の波々を羊の毛のごわごわに例えて
積層を羊の形にカットしようということに・・・

ネットで原画となる羊の絵を検索し
それをイラストレーターでトレースしカットデータにする。
そのカットデータで羊の毛の部分を積層でカット

また、顔と角と脚の毛のない部分をダンボールでカット
脚の部分はパーツが小さいので結構カットに苦労しました。
いろいろとカットの仕方を工夫いたしました。


2つを組み合わせ

顔の表情はカット時にボールペンで書き薄いのでマジックでなぞりました.








毛の部分のサイドにBFの片段を貼ります。


これで羊は完成なのですが
飾るだけ？何か利用価値ない？
という声が上がりいろいろ考えた結果
キーホルダーでも掛けれるようにしようかということに
また、その仕掛けも無理のないようにということで柵形に決定

柵をつけて完成！

付属のスタンドに置いたり

角の裏に穴をあけ壁に掛けることもできます。

鍵をかけるとこんな感じです。


今回は(？)大変好評だったみたいです！
めでたしめでたし！

オットマン完成！

7月に完成したダンボールソファー
そこにオットマンないの？というコメントが寄せられた。

さっそく段Boysが集まり会議を開く・・・
ダンボールソファーに収納しようという話もありましたが
構造的に無理・・・
オットマンにクッションは必要？
それだと単なる箱になるねぇ・・・
などと議論が繰り返された

結論！
ダンボールソファーの座る部分と同じものにしよう
高さをダンボールソファーと同じ高さにして
オットマンが単独でもクッション椅子として使えるようにしよう！

てことで、開発開始！
まぁ、クッション部はダンボールソファーと同じ構造なので省略・・・
クッション部の高さがソファーと同じになるように周りの部分の受けの位置を設定

ダンボールソファーと同じデザインになるようにサイドに紙バンドを貼って
クッション部を入れて完成！

ダンボールソファーと組み合わせて

オットマンとして使うと・・・
はい、この様に5秒で熟睡できます！

クッション椅子で使うと・・・
はい、この様に2秒で固まります！





吾輩はダンボールソファーである
名前はまだない・・・

段クロック サッカーボール

第66弾
約2年ぶりに段クロックに新種が登場いたしました！

その名は「段クロック サッカーボール」
そうです サッカーボール型の時計を作ってみました

構想として段クロック 肉球などに使われているスケルトン構造を用い
サッカーボールの白と黒の部分を表現したいと思いました

まず黒の部分はダンボールを普通にカットします

そして白の部分はダンボールの積層をカットし


それを中心から貼り付けていき
製品を同じ直径の枠を作りその中で組み立てていきます


積層と積層の間には薄いダンボールを挟み仕切にしました

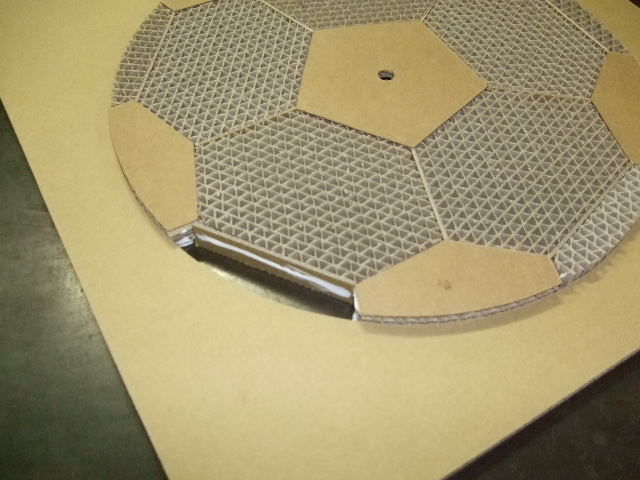

最後の部分をはめ込み原型ができました

枠から外し

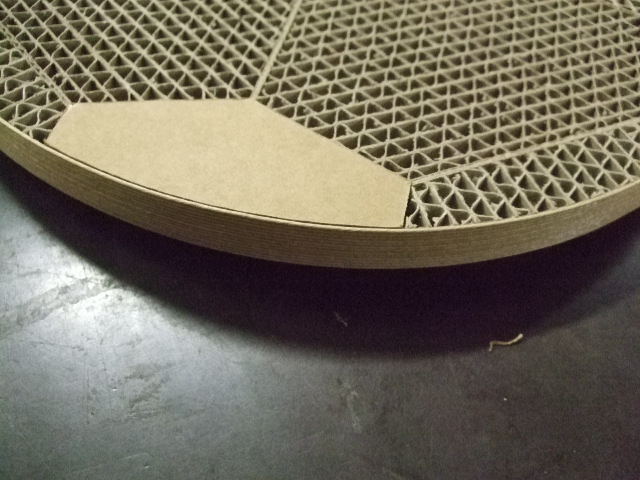

相変わらずの紙バンドを貼り

針を付けて完成！

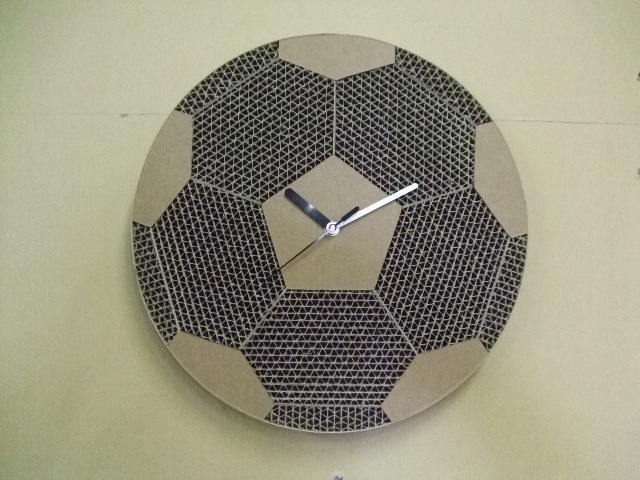

壁に掛けるとこんなかんじです！


見た目に白と黒の位置が逆だ！というご意見もありそうですが
透ける方を白、透けないほうを黒ということでご勘弁を・・・

近日Ｔaiko紙工房にて発売予定！
乞うご期待！

バーベキュー2014

毎年恒例の大幸紙工納涼祭が先日開かれ
今年もゲームを作成いたしました。

そして第65弾は「コリントゲーム」

実はこれまだ段Ｂｏｓｙが結成される前に社長の依頼で作ったゲームなんです・・・ﾎﾞｿ
なので図面はすでにあったりして・・・ﾊﾊﾊ

ただし！大きさはその時の1.5倍！！（当社比）
そのため、所々寸法変更が必要になり多少修正しました。

そしてサンプルカッターでカット（5枚構成です）

これを貼り合わせ

ボールのバウンド用のゴムを張ってみた

が・・・、ボールが挟まった・・・
すかさずゴムを手芸用のに変更！

挟まることはなくなったようだ

ボール射出用のレバーを取り付け(写真は輪ゴムですが実際は手芸用のゴムを使用)

裏面に脚を付け

完成！

ゲーム時はポイントカードを置きました


当日は大盛り上がりでした！


特に景品が現金になってから・・・

5000円おめでとう・・・

納涼祭のテーブル

第64弾
先日、大幸紙工横浜工場のある工業組合「テクノゾーン」で納涼祭が行われました。
そのイベントに大幸紙工でテーブルを作成することに

作成するテーブルは3500㎜Ｘ1250㎜Ｘ950㎜の立ち飲み台
コンセプトは
・3500㎜はさすがに一枚じゃできないので二分割にする
・コップを置く穴を付ける
・荷物を置く台を作る
・側面の形状は曲面にする
・看板を付ける
・強化段ボールを使用
以上のことを踏まえて図面の作成にとりかかる・・・

で、例によってミニチュアを作成！
（実際に組み立てたときに写真撮り忘れたのでここで組み立て方を紹介・・・ ｽﾐﾏｾﾝ）
構造は上のテーブル兼物置部分と下の脚の部分の二つで構成しました。
まず上部のテーブル部分の貼りから

中の仕切は仕切を入れて強度を出し、
周り部分は半切れ加工することにより紙を曲げれるようにしました。


これに物置部分の底面と押え部分を付けて上部が完成


そして下部も仕切と周りの部分を組み

下部の天面を貼り完成


上部と下部を貼り合わせてテーブルが完成！


実際に組んだ時の写真


次に看板を作成
黒の薄いダンボールの裏に両面テープを貼り文字をサンプルカッターでカット
貼りたいところだけ両面テープをはがし

看板に位置を合わせて

黒いダンボールをはがすと

文字が完成します

会場に設置した時は立ち飲み用の「立ち呑み処」と喫煙用の「いっぷく処」を作成



納涼祭が開催され多くの皆様方に愛用していただきました。

完成！! ダンボールソファー

またまた時間が空いてしまいましたが
ひじ掛け部分の問題を解消いたしました！
その方法は・・・

紙バンド~~~~~~

皆さんの予想通り紙バンドです　ｽﾐﾏｾﾝ

完成した写真がこれだ！


問題のひじ掛け部分はこのように紙バンドを貼りすっきりと

また、背もたれ部分のクッションが固いという声があり
クッションに使っていた縦横のゴムのうち縦のゴムをはずしました

これによって背もたれのクッション性が良くなりました

これにてダンボールソファー完成！

TAIKO紙工房にて近日発売予定！

そして眠る段Boy2号・・・

いい夢見ろよ！
